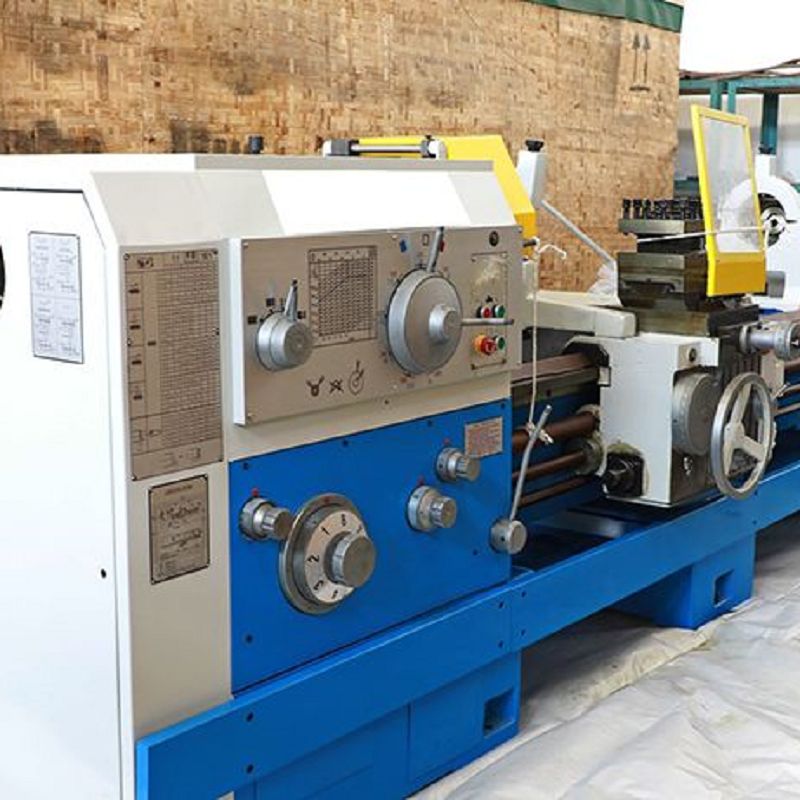

Tour conventionnel

Les tours conventionnels sont spécialement conçus pour les petites pièces qui nécessitent une ultra-précision élevée. Avec un faux-rond-de broche inférieur à 50 millionièmes de pouce, ces tours manuels offrent une précision exceptionnelle, ce qui les rend idéaux pour les tâches d'usinage complexes.

	Tous les engrenages de la poupée sont trempés et rectifiés à partir d'un matériau Chrome-Moly offrant une puissance et une précision d'usinage durables. Paire de roulements à contact oblique appariés de haute précision supportant l'extrémité avant de la poupée et roulement pour le support de l'extrémité arrière. Cette disposition permet une grande précision de la broche même dans des conditions de coupe difficiles. Large gamme de flux et de fils. Sélection effectuée par poignées "pull and lock" pour éviter de glisser lors de l'engagement des vitesses. Le bouton Jog est équipé au niveau de la poupée pour un engagement facile des engrenages avant la coupe.
	Le lit coulé d'une seule pièce au lieu des pieds connectés en tôle assure l'amortissement des vibrations et la rectitude permanente des voies du lit. Le chariot et les glissières transversales sont lubrifiés par des boutons-poussoirs. L'espace amovible augmente l'oscillation de 8" supplémentaires pour accueillir des pièces plus grandes et de courte longueur. Butée de chariot à 5 positions pour le pré-positionnement de la distance d'avance du chariot. "Tang" dans la contre-pointe pour "démonter" facilement les centres coincés dans la contre-pointe
	Un ensemble spécial est disponible et comprend un système de lecture numérique à 2 axes, un protège-mandrin avec interrupteur de fin de course, une lunette, un support de suivi et une lampe de travail.

Paramètre du tour conventionnel

Spécification	Unité	CW6163B	CW6180B	CW6194B
Max. se balancer au-dessus du lit	mm	630	800	940
Max. se balancer sur un toboggan transversal	mm	350	520	660
Distance entre les centres	mm	750/ 1000/ 1500/ 2000/ 3000/ 4000/ 5000/ 6000/ 8000/ 10000/-
Max. longueur de tournage	mm	600/ 850/ 1350/ 1850/ 2850/ 3850/ 4850/5 850/ 7850/ 9850/-
Max. basculer sur l'espace (facultatif)	mm	830	1000	1140
Longueur de l'espace (facultatif)	mm	300	300	300
Largeur du lit	mm	550	550	550
Capacité de chargement	kilos	2000	2000	2000
Nez de broche	-	C11	C11	C11
Alésage de broche	mm	100	100	100
Cône de broche	-	Métrique 120	Métrique 120	Métrique 120
Plage de vitesse de broche	tr/min	7.5-1000	6-800	6-800
Pas de vitesse de broche	mesures	18	18	18
Plage d'avance longitudinale	mm/j	0.1-24.32 (64)	0.1-24.32 (64)	0.1-24.32 (64)
Gamme d'alimentation croisée	mm/j	0.05-12.16 (64)	0.05-12.16 (64)	0.05-12.16 (64)
Pas de vis	mm	12	12	12
Gamme de filetages métriques (types)	mm	1-240 (50)	1-240 (50)	1-240 (50)
Gamme de filetages en pouces (types)	TPI	14-1 (26)	14-1 (26)	14-1 (26)
Gamme de threads de module (types)	mm	0.5-120 (53)	0.5-120 (53)	0.5-120 (53)
Gamme de filetages diamétraux (types)	DP	28-1 (24)	28-1 (24)	28-1 (24)
Vitesse d'alimentation rapide	mm/min	4000	4000	4000
Déplacement du chariot transversal	mm	440	540	570
Course du toboggan supérieur	mm	200	200	200
Taille de la section de l'outil	mm	32x32	32x32	32x32
Diamètre de la poupée mobile	mm	100	100	100
Déplacement de la plume de la poupée mobile	mm	250	250	250
Cône de la poupée mobile	-	MT5	MT5	MT5
Puissance du moteur principal	kW	11	11	11
Longueur de la machine	mm	2958/ 3275/ 3725/ 4225/ 5225/ 6275/ 7355/ 8355/ 10275/ 12275/-
Largeur de la machine	mm	1393	1473	1430
Hauteur de la machine	mm	1537	1622	1690
